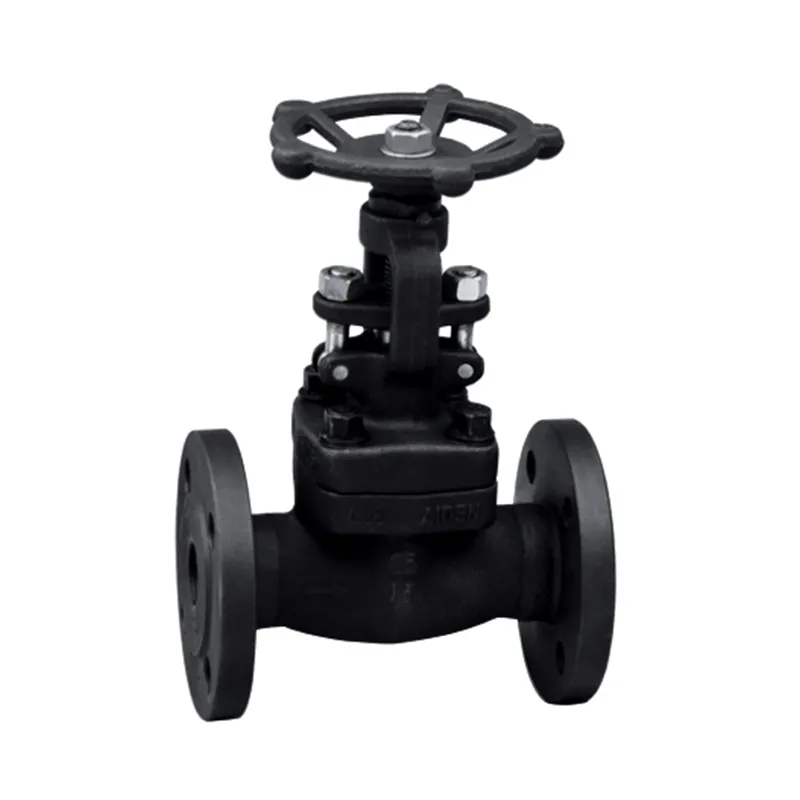

АПИ602 ковани вентил са прирубницом

Као тип засуна, сви засуни направљени од материјала за ковање се заједнички називају засун од кованог челика. Углавном се користе у цевоводима различитих система у термоелектранама и могу се користити за контролу протока различитих врста флуида као што су ваздух, вода, пара, разни корозивни медији, блато, уље, течни метали и радиоактивни медији.

Распитајте се одмах Следећи производ

Опис производа

Као тип засуна, сви засуни направљени од материјала за ковање заједнички се називају засунцима од кованог челика. Углавном се користе у цевоводима различитих система у термоелектранама и могу се користити за контролу протока различитих врста флуида као што су ваздух, вода, пара, разни корозивни медији, блато, уље, течни метали и радиоактивни медији.

Главне карактеристике производа

Атрибут	Детаљи
Опсег величина	1/2" - 2" (ДН15-ДН50)
Опсег притиска	150ЛБ~1500ЛБ
Веза се завршава	ФЛГ
Главни материјал	А105Н, ЛФ2, Ф22, Ф11, Ф5, Ф9, Ф321, Ф304, Ф51, Ф316, Ф55, Ф91 итд...
Тип поклопца	Притисак Селф-сеалинг; Болтед Боннет; Велд Боннет
Операција	Материјал за заптивање ручног точка: меко заптивање, тврдо лице итд...
Тип седишта	Заменљиво
Дизајн и производња	АПИ602
Лицем у лице	АСМЕ Б16.10
Веза се завршава	АСМЕ Б16.5
Тестирање и инспекција	АПИ598
Апликације	Водоводни системи, индустрија нафте и гаса, електране, хемикалија итд...

Предности кованог засунног вентила са прирубницом

1) Низак отпор течности;

2) Дуг радни век;

3) Добре перформансе заптивања;

4) Једноставна инсталација и одржавање;

5) Одлична чврстоћа и отпорност на притисак.

Техничке спецификације

Главна димензија: 150 ЛБ

НПС	Од (мм)	Л (мм)	Х (отворено) (мм)	ΦВ (мм)	А (мм)	Б (мм)	Ц (мм)	Т (мм)	ф	н-Φ
1/2"	10.5	108	155	100	35	60.5	90	10	2	4-Φ16
3/4"	13	117	157	100	43	70	100	10.9	2	4-Φ16
1"	17.5	127	186	125	51	79.5	110	11.6	2	4-Φ16
1-1/4"	24	140	220	160	63.5	89	115	13.2	2	4-Φ16
1-1/2"	29	165	246	160	73	98.5	125	14.7	2	4-Φ16
2"	36.5	178	268	180	92	120.5	150	16.3	2	4-Φ19

Главна димензија: 300 ЛБ

НПС	Од (мм)	Л (мм)	Х (отворено) (мм)	ΦВ (мм)	А (мм)	Б (мм)	Ц (мм)	Т (мм)	ф	н-Φ
1/2"	10.5	140	161	100	35	66.5	95	14.7	2	4-Φ16
3/4"	13	152	163	100	43	82.5	115	16.3	2	4-Φ19
1"	17.5	165	200	125	51	89	125	17.9	2	4-Φ19
1-1/4"	24	178	218	160	63.5	98.5	135	19.5	2	4-Φ19
1-1/2"	29	190	253	160	73	114.5	155	21.1	2	4-Φ22
2"	36.5	216	290	180	92	127	165	22.7	2	8-Φ19

Главна димензија: 600 ЛБ

НПС	Од (мм)	Л (мм)	Х (отворено) (мм)	ΦВ (мм)	А (мм)	Б (мм)	Ц (мм)	Т (мм)	ф	н-Φ
1/2"	10.5	165	161	100	35	66.5	95	21.3	7	4-Φ16
3/4"	13	190	163	100	43	82.5	115	23	7	4-Φ19
1"	17.5	216	200	125	51	89	125	24.5	7	4-Φ19
1-1/4"	24	229	218	160	63.5	98.5	135	27.7	7	4-Φ19
1-1/2"	29	241	253	160	73	114.5	155	29.3	7	4-Φ22
2"	36.5	292	290	180	92	127	165	32.4	7	8-Φ19

Главна димензија: 900ЛБ~1500ЛБ

НПС	Од (мм)	Л (мм)	Х (отворено) (мм)	ΦВ (мм)	А (мм)	Б (мм)	Ц (мм)	Т (мм)	ф	н-Φ
1/2"	10.5	216	200	250	35	82.5	120	29.5	7	4-Φ22
3/4"	13	229	200	125	43	89	130	32.5	7	4-Φ22
1"	17.5	254	218	160	51	101.5	150	36	7	4-Φ26
1-1/4"	24	279	253	160	63.5	111	160	36	7	4-Φ26
1-1/2"	29	305	290	180	73	124	180	39	7	4-Φ29
2"	36.5	368	335	250	92	165	215	45.5	7	8-Φ26
